在工业自动化、智能楼宇、安防监控等领域，RS485总线因其抗干扰强、传输距离远、支持多点通信而广泛应用。当传输距离超过1200米，或总线上挂接的设备数量超过32个标准负载时，信号就会衰减、畸变，甚至无法正常通信。此时，RS485中继器便成为解决这些问题的关键设备。

什么是RS485中继器？

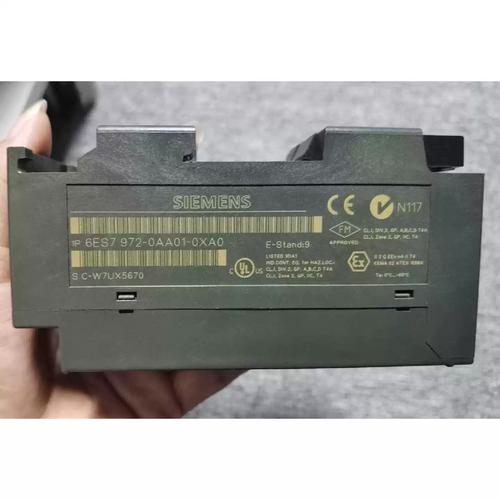

RS485中继器（又称RS485隔离器、RS485集线器）是一种对RS485差分信号进行再生、放大和隔离的通信设备。它接收一端的总线信号，经过整形、放大后，从另一端重新发送出去，从而扩展通信距离、增加节点数量，并提高系统的可靠性和抗干扰能力。

核心作用与工作原理

RS485中继器的核心是信号再生与电气隔离。当信号从A端进入时，中继器内部的收发器将其转换为逻辑电平，再通过另一组收发器驱动B端总线。这一过程不仅补偿了线路损耗，还消除了地环流和共模干扰。

主要功能包括：

1. 延长通信距离：每级中继可将距离再延长1200米，多级级联可实现数公里传输。
2. 增加节点数量：突破单总线32节点的限制，每个中继段可再连接32个节点，理论上可扩展至数百个。
3. 电气隔离：通常采用光耦或磁耦隔离，隔离电压可达2500V以上，有效保护设备免受地电位差和浪涌损坏。
4. 信号整形：消除反射、削顶等畸变，恢复清晰的差分波形。

典型应用场景

• 大型工厂：生产线跨越多个车间，距离超过2公里。
• 高速公路隧道：监控摄像机、情报板分布沿线，需分段中继。
• 智能小区：门禁、电表、水表集中抄表，楼层间距离远。
• 电力配电：变电站与主控室之间长距离通信，电磁环境恶劣。

关键性能参数

选择RS485中继器时，需关注以下指标：

• 传输速率：与距离成反比。例如100kbps可传1200米，1Mbps仅约120米。中继器应支持所使用波特率。
• 隔离电压：工业级通常为2500Vrms，高可靠场合可选3500V。
• 节点数量：每段驱动能力，常见32节点、128节点。
• 方向控制：自动侦测收发方向，无需手动切换。
• 电源：9-36V宽压输入，适应工业现场。
• 保护：防雷击、防静电、防短路。

接线与配置要点

1. A接A，B接B：中继器两端严格遵循RS485极性，不可交叉。
2. 终端电阻：每个中继段的始端和末端需接120Ω终端电阻，中间节点不接。
3. 接地：隔离型中继器两端地应分别接地，非隔离型需共地。
4. 级联限制：建议不超过3级，每级引入的延时可能影响时序。
5. 避免星型接线：必须手拉手菊花链，分叉长度小于1米。

常见误区与注意事项

• 中继器≠放大器：单纯放大无法消除噪声，必须配合整形。
• 所有节点设置相同：地址、波特率、协议需在整个网络一致，中继器透明传输。
• 过多级联：增加故障点，建议优先选择低波特率或用光纤替代。
• 忽略隔离：在长距离或户外，不同地电位会损坏收发器，隔离型更安全。
• 方向控制冲突：自动方向控制虽好，但在碰撞避免协议下需验证尾延迟。

市场常见类型

• 通用型：两端口，无隔离，成本低。
• 隔离型：两端口，光耦或磁耦隔离，工业首选。
• hub型：一进多出（如1分4），用于星型扩展。
• 可级联型：带中继状态指示和故障告警。

选型建议

先确定所需波特率、距离、节点数、是否需要隔离。若现场电磁干扰强、地电位差大，必选隔离型。对于苛刻环境，可考虑带防雷的工业级产品：拥有宽温、宽压、光子隔离的三防设计。品牌方面，国内外均有多家可靠供应商，用户应参考实际测试。

###

RS485中继器虽小，却是RS485网络可靠运行的神经中枢。正确选择和使用中继器，能让你的通信距离成倍延伸，节点从容扩充。记住：合理分级、隔离接地、终端匹配，是发挥中继器功效的不二法则。
